PVDF热缩管
材质：PVDF热缩管是偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，PVDF树脂兼具氟树脂和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是目前含氟塑料中产量名列第二位的大产品。
用途：高温有油环境电子元件的保护：电阻电容器、热是偶的绝缘及保护；各种金属线类的机械保护；电线未端、接续、端子的绝缘、保护和补强。
特性：耐高温、阻热、耐介质、透明、硬质。

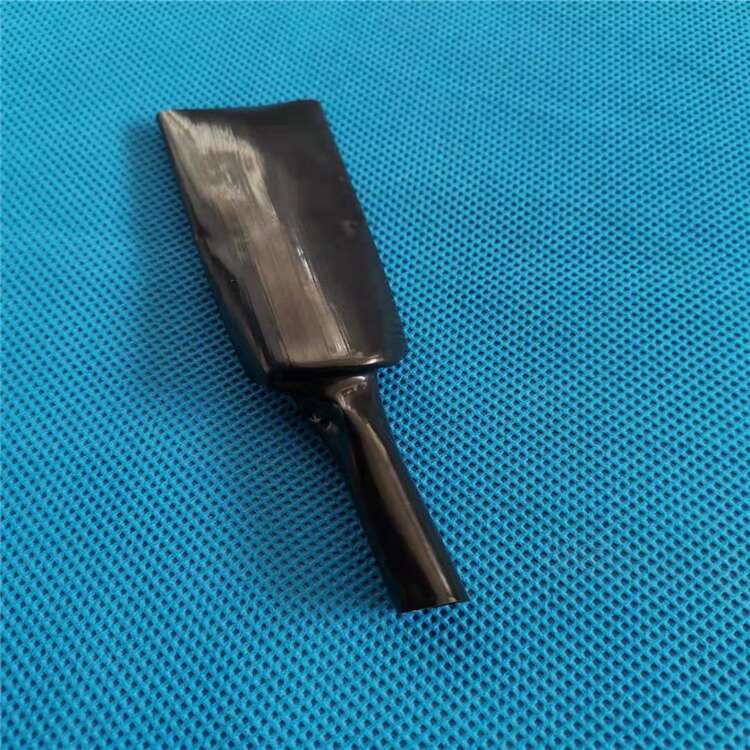

收缩温度：175℃以上收缩率：径向收缩率≥50% 轴向收缩率≤10%,使用温度：-55℃～175℃
n标准
UL224150℃600V VW-1
GJB7270-2011
TB3138
EN45545-2
DIN5510-2
AMS-DTL-23053/8
n性能参数
|
特性 |
项目 |
指标要求 |
测试方法 |
典型值 |
|
物理特性： |
抗张强度 |
34.5MPa min. |
ASTM D 638 |
≥35MPa |
|
断裂伸长率 |
150% min. |
ASTM D 638 |
≥200% |
|
|
热冲击(300℃, 4小时) |
无裂痕 |
ASTM D 2671 |
通过 |
|
|
低温柔软性(-55℃, 4小时) |
无裂痕 |
ASTM D 2671 |
通过 |
|
|
热老化 250℃, 168小时 |
|
|
|
|
|
老化后断裂伸长率 |
50% min. |
ASTM D 638 |
≥50% |
|
|
电学特性： |
绝缘耐压和击穿 |
2500V, 60sec, 不击穿 |
ASTM D 2671 |
通过 |
|
体积电阻率 |
1013Ω·cm min. |
ASTM D 876 |
≥1013Ω·cm |
|
|
化学特性： |
腐蚀性 |
无腐蚀 |
ASTM D 2671 |
通过 |
|
|
阻燃性 |
VW-1 |
UL224 |
通过 |
n 规格尺寸 mm/inch
|
规格 |
内径 |
壁厚 |
标准包装(m/条) |
|
|
收缩前(min.) |
收缩后(max.) |
收缩后 |
||
|
3/64 |
1.2（0.046） |
0.6（0.023） |
0.25±0.05（0.010±0.002） |
1.2 |
|
1/16 |
1.6（0.063） |
0.8（0.031） |
0.25±0.05（0.010±0.002） |
1.2 |
|
3/32 |
2.4（0.093） |
1.2（0.046） |
0.25±0.05（0.010±0.002） |
1.2 |
|
1/8 |
3.2（0.125） |
1.6（0.063） |
0.25±0.05（0.010±0.002） |
1.2 |
|
3/16 |
4.8（0.187） |
2.4（0.093） |
0.25±0.05（0.010±0.002） |
1.2 |
|
1/4 |
6.4（0.250） |
3.2（0.125） |
0.30±0.08（0.012±0.003） |
1.2 |
|
3/8 |
9.5（0.375） |
4.8（0.187） |
0.30±0.08（0.012±0.003） |
1.2 |
|
1/2 |
12.7（0.500） |
6.4（0.250） |
0.30±0.08（0.012±0.003） |
1.2 |
|
3/4 |
19.1（0.750） |
9.5（0.375） |
0.43±0.08（0.017±0.003） |
1.2 |
|
1 |
25.4（1.000） |
12.7（0.500） |
0.48±0.08（0.019±0.003） |
1.2 |
|
1 1/2 |
38.1（1.500） |
19.1（0.750） |
0.51±0.08（0.020±0.003） |
1.2 |
|
2 |
50.8（2.000） |
25.4（1.000） |
0.58±0.08（0.023±0.003） |
1.2 |
n 订货资料

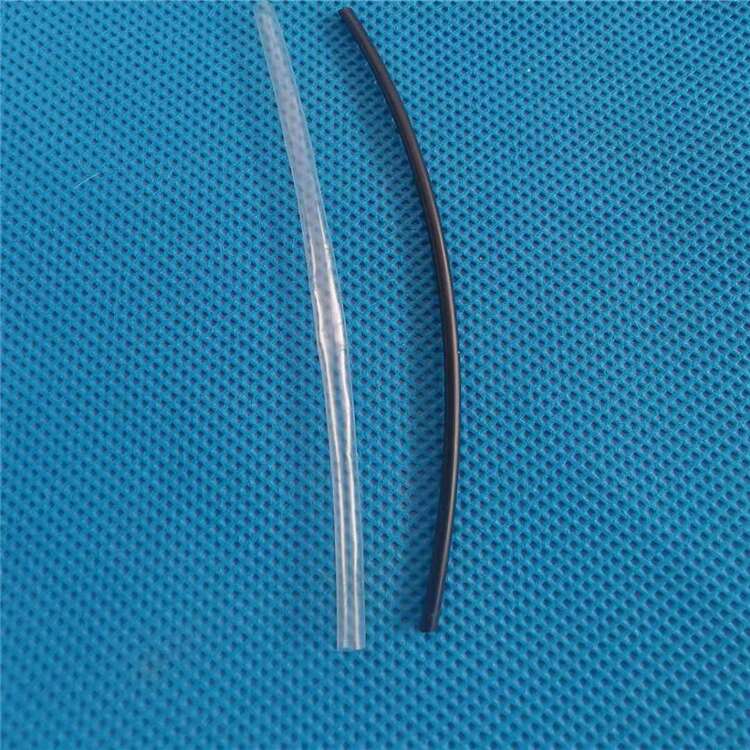

·颜色
标准颜色：透明(-CL)
非标准颜色：黑(-BK)
·非标准尺寸：根据要求可提供非标准规格产品
·订货说明：指产品型号、规格和颜色
